1. Tổng quan về Mô hình thực hành điện công nghiệp

Mô hình thực hành điện công nghiệp là một hệ thống thiết bị mô phỏng các mạch điện, hệ thống điều khiển và truyền động thực tế trong sản xuất. Thay vì làm việc trực tiếp trên các dây chuyền lớn đắt tiền và rủi ro cao, người học sẽ thao tác trên các module thu nhỏ nhưng giữ nguyên nguyên lý hoạt động.

Vai trò chính:

• Trực quan hóa lý thuyết: Giúp người học hiểu rõ cách dòng điện chạy qua các khí cụ như Contactor, Relay, hay PLC.

• Rèn luyện kỹ năng đấu nối: Thực hành kỹ năng đọc bản vẽ và đi dây (wiring) một cách chuẩn xác, thẩm mỹ.

• Tư duy xử lý sự cố (Troubleshooting): Giả lập các tình huống lỗi để rèn luyện khả năng phán đoán và sửa chữa.

2. Các thành phần cơ bản của một mô hình tiêu chuẩn

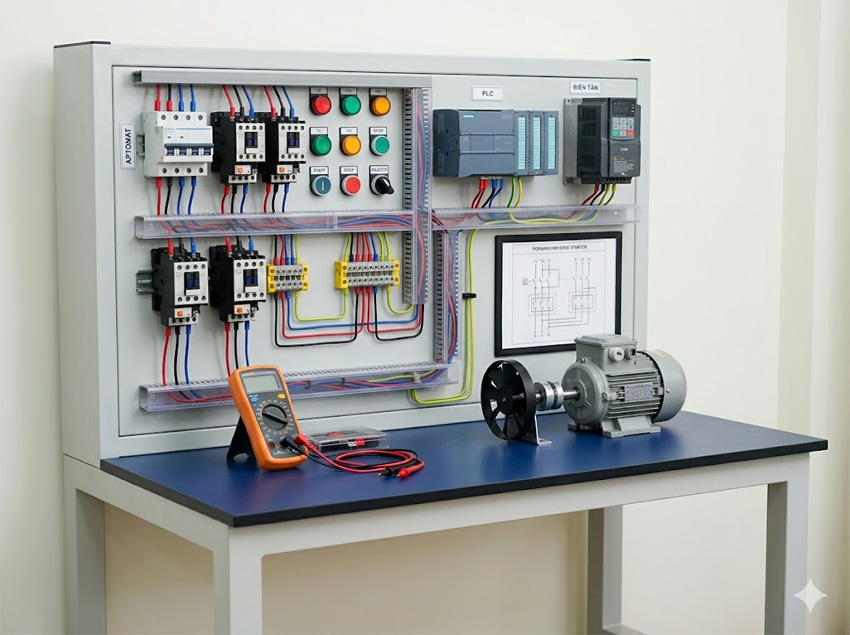

Một mô hình thực hành thường được thiết kế dưới dạng bàn thực hành hoặc bảng điện (panel) bao gồm các nhóm thiết bị sau:

A. Nhóm thiết bị bảo vệ và đóng cắt

Đây là "hàng rào" an toàn cho toàn bộ hệ thống.

• Aptomat (MCB, MCCB): Bảo vệ quá tải và ngắn mạch.

• Cầu chì (Fuse): Bảo vệ các mạch điều khiển nhỏ.

• Nút nhấn (Push button) & Công tắc xoay: Dùng để ra lệnh đóng/ngắt thủ công.

B. Nhóm thiết bị điều khiển và logic

• Contactor (Khởi động từ): Đóng cắt mạch động lực cho động cơ.

• Relay trung gian & Relay thời gian (Timer): Tạo các trễ thời gian hoặc logic điều khiển trung gian.

• PLC (Bộ điều khiển logic lập trình được): "Bộ não" của các mô hình hiện đại, cho phép lập trình các kịch bản vận hành phức tạp.

C. Nhóm thiết bị chấp hành và hiển thị

• Động cơ không đồng bộ 3 pha: Đối tượng điều khiển chính trong công nghiệp.

• Biến tần (Inverter): Dùng để thay đổi tốc độ động cơ.

• Đèn báo, Đồng hồ đo (V, A): Hiển thị trạng thái hoạt động và thông số điện năng.

3. Các bài tập thực hành phổ biến trên mô hình

Để khai thác hiệu quả mô hình, chương trình đào tạo thường chia thành các cấp độ từ dễ đến khó:

4. Quy trình thực hành an toàn

Khi thao tác trên mô hình, việc tuân thủ quy tắc an toàn là bắt buộc để tránh hư hỏng thiết bị và tai nạn điện:

1. Kiểm tra không điện: Sau khi đấu nối, dùng đồng hồ VOM đo thông mạch để đảm bảo không có chạm chập.

2. Sự phê duyệt: Chỉ được cấp nguồn sau khi giảng viên hoặc người phụ trách đã kiểm tra sơ đồ dây.

3. Nguyên tắc một tay: Khi đo đạc lúc có điện, ưu tiên thao tác bằng một tay để giảm thiểu rủi ro dòng điện chạy qua tim.

4. Vệ sinh công nghiệp: Sau khi kết thúc, phải tháo dây, sắp xếp thiết bị về vị trí cũ và vệ sinh mô hình sạch sẽ.

5. Kết luận

Mô hình thực hành điện công nghiệp không chỉ là một bộ thiết bị, mà là "cầu nối" quan trọng giúp hình thành tư duy kỹ thuật. Việc nắm vững cách vận hành trên mô hình sẽ giúp bạn tự tin hơn khi tiếp cận với các tủ điện thực tế tại nhà máy.
